Tugas Pendahuluan M1 Percobaan 2 Kondisi 6 Buatlah Rangkaian seperti gambar percobaan 2 dengan kondisi ketika sensor Infrared tidak mendeteksi gerakan dan sensor touch mendeteksi sentuhan maka LED RGB akan menampilkan warna Cyan
- Rangkai semua komponen di Proteus sesuai dengan percobaan 2 pada modul 1
- Buat program untuk STM32F103C8T di STM32CubeIDE, sesuaikan konfigurasinya dengan rangkaian pada proteus dan kondisi yang dipakai
- Masukkan Program ke STM32 di rangkaian proteus
- Simulasikan rangkaian
2. Hardware dan Diagram Blok [kembali]
3. Rangkaian Simulasi dan Prinsip Kerja[kembali]

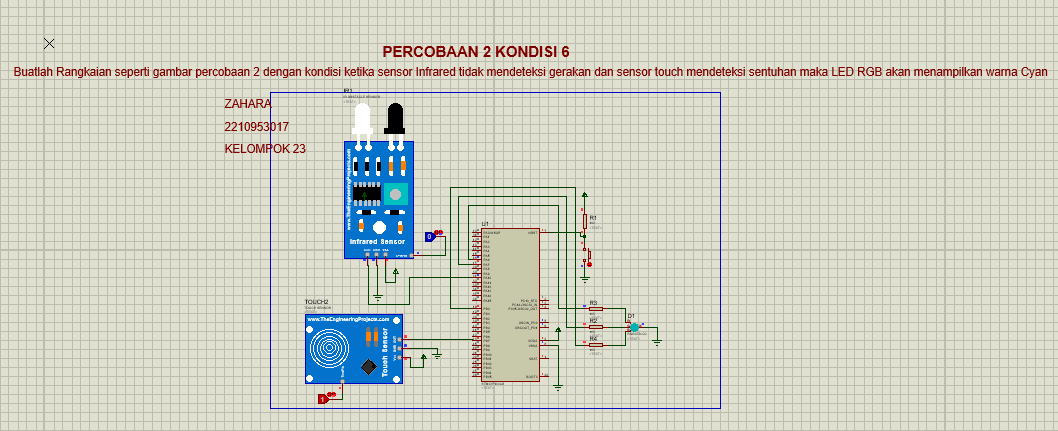

- Rangkaian Proteus
- Prinsip Kerja
Rangkaian dibuat di dalam proteus menggunakan mikrokontroler STM32F103C8 terdapat 2 input, yang pertama terletak pada sensor infrared (PB10) dan yang ke dua terletak pada sensor touch pada (PB7), selain input terdapat satu output berupa RGB LED. Setiap kaki LED dihubungkan ke pin yaitu :
- merah dihubungkan pada pin (PA6)
- hijau dihubungkan pada pin(PA7),
- biru dihubungkan pada pin (PB0).
Dalam proses pemrograman, kode tambahan ditulis dalam loop utama di dalam blok while dengan struktur if-else untuk mengendalikan RGB LED berdasarkan input dari sensor. Jika sensor infrared tidak mendeteksi objek (logika 0) dan sensor touch mendeteksi sentuhan (logika 1), maka LED hijau (PA7) dan LED biru (PB0) akan menyala, sementara LED merah (PA6) tetap mati. Sebaliknya, jika sensor infrared mendeteksi objek (logika 1) atau sensor touch tidak tersentuh (logika 0), seluruh LED akan mati.
4. Flowchart dan Listing Program [kembali]
- Flowchart
- listining Program
/* USER CODE BEGIN Header */
/**
******************************************************************************
* @file : main.c
* @brief : Main program body
******************************************************************************
* @attention
*
* Copyright (c) 2025 STMicroelectronics.
* All rights reserved.
*
* This software is licensed under terms that can be found in the LICENSE file
* in the root directory of this software component.
* If no LICENSE file comes with this software, it is provided AS-IS.
*
******************************************************************************
*/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
/* USER CODE END Includes */
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
/* USER CODE END PTD */
/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */
/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
/* USER CODE END PM */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
/* USER CODE BEGIN PFP */
/* USER CODE END PFP */
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
/**
* @brief The application entry point.
* @retval int
*/
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
/* USER CODE BEGIN 2 */
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
{
// Baca nilai dari sensor IR dan touch
GPIO_PinState irState = HAL_GPIO_ReadPin(IR_GPIO_Port, IR_Pin);
GPIO_PinState touchState = HAL_GPIO_ReadPin(TOUCH_GPIO_Port, TOUCH_Pin);
// Cek kondisi: touch = 1 dan ir = 0
if (touchState == GPIO_PIN_SET && irState == GPIO_PIN_RESET)
{
// Set pin GREEN dan BLUE untuk menghidupkan LED cyan
HAL_GPIO_WritePin(GPIOA, GREEN_Pin, GPIO_PIN_SET); // Hidupkan pin GREEN
HAL_GPIO_WritePin(GPIOA, RED_Pin, GPIO_PIN_RESET); // Matikan pin RED
HAL_GPIO_WritePin(BLUE_GPIO_Port, BLUE_Pin, GPIO_PIN_SET); // Hidupkan pin BLUE
}
else
{
// Matikan semua LED jika kondisi tidak terpenuhi
HAL_GPIO_WritePin(GPIOA, GREEN_Pin, GPIO_PIN_RESET); // Matikan pin GREEN
HAL_GPIO_WritePin(BLUE_GPIO_Port, BLUE_Pin, GPIO_PIN_RESET); // Matikan pin BLUE
HAL_GPIO_WritePin(GPIOA, RED_Pin, GPIO_PIN_RESET); // Matikan pin RED
}
// Tambahkan delay jika perlu untuk menghindari pembacaan yang terlalu cepat
HAL_Delay(100); // Delay 100 ms
}
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}
/**
* @brief System Clock Configuration
* @retval None
*/
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
/** Initializes the RCC Oscillators according to the specified parameters
* in the RCC_OscInitTypeDef structure.
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
Error_Handler();
}
/** Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
{
Error_Handler();
}
}
/**
* @brief GPIO Initialization Function
* @param None
* @retval None
*/
static void MX_GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct = {0};
/* USER CODE BEGIN MX_GPIO_Init_1 */
/* USER CODE END MX_GPIO_Init_1 */
/* GPIO Ports Clock Enable */
__HAL_RCC_GPIOD_CLK_ENABLE();
__HAL_RCC_GPIOA_CLK_ENABLE();
__HAL_RCC_GPIOB_CLK_ENABLE();
/*Configure GPIO pin Output Level */
HAL_GPIO_WritePin(GPIOA, RED_Pin|GREEN_Pin, GPIO_PIN_RESET);
/*Configure GPIO pin Output Level */
HAL_GPIO_WritePin(BLUE_GPIO_Port, BLUE_Pin, GPIO_PIN_RESET);
/*Configure GPIO pins : RED_Pin GREEN_Pin */
GPIO_InitStruct.Pin = RED_Pin|GREEN_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
/*Configure GPIO pin : BLUE_Pin */
GPIO_InitStruct.Pin = BLUE_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(BLUE_GPIO_Port, &GPIO_InitStruct);
/*Configure GPIO pin : IR_Pin */
GPIO_InitStruct.Pin = IR_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(IR_GPIO_Port, &GPIO_InitStruct);
/*Configure GPIO pin : TOUCH_Pin */
GPIO_InitStruct.Pin = TOUCH_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(TOUCH_GPIO_Port, &GPIO_InitStruct);
/* USER CODE BEGIN MX_GPIO_Init_2 */
/* USER CODE END MX_GPIO_Init_2 */
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
/**
* @brief This function is executed in case of error occurrence.
* @retval None
*/
void Error_Handler(void)
{
/* USER CODE BEGIN Error_Handler_Debug */
/* User can add his own implementation to report the HAL error return state */
__disable_irq();
while (1)
{
}
/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t *file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
/* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
- Percobaan 2 Kondisi 6
6. Video Simulasi [kembali]
- Rangkaian [klik disini]
- Vidio simulasi [klik disini]
- Datasheet Raspberry Pi Pico [klik disini]
- Datasheet Sensor IR [klik disini]
- Datasheet Sensor Touch [klik disini]
